FD-0-G
產品介紹

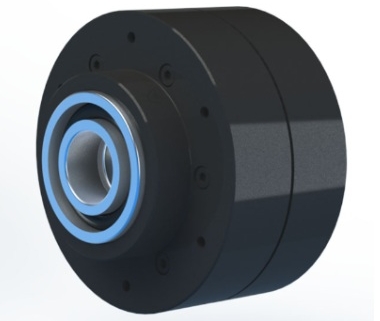

FD-0-G 模組型差動減速機是具護殼的諧波差動齒輪單元，可直接整合至傳動齒輪或滑輪。它利用大減速比在設備運轉中微調相位、位置與時序，並降低調整軸所需轉矩。
- 模組型：護殼已整合，便於直接安裝到傳動機構。
- 運轉中微調：可調整兩個旋轉軸之間的相位、位置或時序。
- 八種型號：20、25、32、40、50、65、80、100。
- 潤滑版本：0-G 為油潤滑型；0-G-GP 為脂潤滑型。
主要規格
| 系列 | FD-0-G 模組型差動減速機 |
|---|---|
| 結構 | 0＝模組型；具護殼，可直接安裝傳動齒輪或滑輪 |
| 型號尺寸 | 20、25、32、40、50、65、80、100 |
| 減速比範圍 | 依尺寸提供 78～320；不是每個尺寸都有全部減速比 |
| 傳動接口 | 波產生器、剛性齒輪 S、剛性齒輪 D |
| 潤滑 | G＝油潤滑；G-GP＝脂潤滑 |
| 主要功能 | 運轉中的相位、微動與連續速度微調 |
| 特殊規格 | 無記入為標準品；SP 須另行確認 |
產品特點
- 差動機構一體化：差動功能整合成單一模組，縮短裝置設計與組裝工作。
- 同軸與精巧：四個核心零件在同軸上工作，降低傳統多齒輪差動機構的體積。
- 背隙極小：有利於位置與時序的精細調整。
- 大減速比微調：調整軸的小轉動可換成更細微的輸出相位變化。
- 模組便於整合：護殼、支承與外部安裝界面已整合，適合直接配置於傳動路徑。
常見應用
繁中原廠型錄列出裁紙裝置、多色印刷機與薄膜印刷機的滾筒相位調整，也可用於運轉中需要微調時序的捲繞、送料與同步傳動機構。正式導入須計算傳動路徑、調整量、轉矩、相對轉速、潤滑與支承。
選型協助
先確認需要在主傳動持續運轉時做相位或時序微調，再依傳動轉矩、相對轉速、目標調整解析度與空間選擇 20～100 型號及對應減速比。正式選型還須決定 G 油潤滑或 G-GP 脂潤滑，並核對壽命、效率、軸承與安全係數。
相關差動與扁平減速機選型
- FD-2-G 元件型差動減速機：需要自行設計護殼與支承時比較
- FBS-2UH 大中空減速機模組：需要大中空孔與交叉滾柱軸承時比較
- FB-2-G 標準扁平元件型減速機：需要薄型標準轉矩元件時比較
- FR-2-GR 高轉矩扁平元件型減速機：需要薄型且更高轉矩容量時比較
日本現行原廠頁確認 FD-0 的模組型產品身分；台灣留存繁中原廠型錄第 302、304～307、311、315 頁管理型號、潤滑、應用與設計邊界。

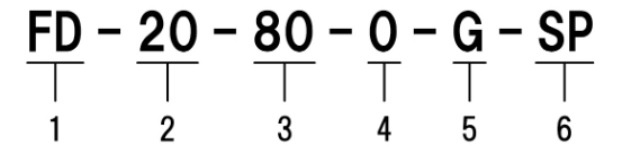

型式
編碼範例：FD-25-80-0-G
- 系列：FD：差動齒輪
- 型號尺寸：20、25、32、40、50、65、80、100
- 減速比：依尺寸從 78～320 的組合表選擇
- 型式：0：模組型
- 潤滑：G：油潤滑；G-GP：脂潤滑
- 特殊規格：SP：形狀或性能等特殊規格，須另行確認
FD-0-G 各型號尺寸對應的減速比並不相同；脂潤滑的運轉時間與速度也有限制，不能只以空間或減速比選型。
型錄下載
型號尺寸與減速比
| 型號尺寸 | 可選減速比 |
|---|---|
| 20 | 80、100、128、160 |
| 25 | 80、100、120、160、200 |
| 32 | 78、100、131、157、200、260 |
| 40 | 80、100、128、160、200、258 |
| 50 | 80、100、120、160、200、242 |
| 65 | 78、104、132、158、208、260 |
| 80 | 80、96、128、160、194、258、320 |
| 100 | 80、100、120、160、200、242、320 |
結構與潤滑形式
| 代碼 | 說明 |
|---|---|
| 0 | 模組型；整合護殼與支承 |
| G | 油潤滑型 |
| G-GP | 脂潤滑型；須遵守運轉時間與速度限制 |
頁面列出系列選型邊界；正式選型仍須依完整型號核對轉矩、速度、負載、安裝精度、潤滑、壽命與安全係數。
功能與選型代碼
| 代碼 | 說明 |
|---|---|
| 相位調整 | 運轉中調整兩軸相對相位 |
| 微動調整 | 不改變主馬達轉速下微調被傳動軸 |
| 連續調整 | 讓滾筒轉速做細微連續變化 |
| SP | 特殊規格，須另行確認 |
