FB-2-G
產品介紹

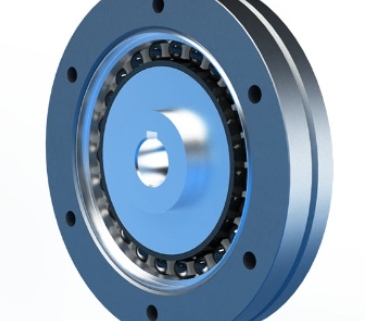

FB-2-G 標準扁平元件型減速機是 Pancake 扁平型四件式組件，追求平坦、薄型、輕巧與簡單的整合。輸入與輸出軸同軸，使用者可依設備空間自行設計護殼、支承與軸系。
- 標準扁平型：適合軸向空間受限且轉矩需求落在 FB 系列範圍的機構。
- 六種型號：14、20、25、32、40、50。
- 減速比範圍：依尺寸提供 50～160。
- 四件分離交貨：波產生器、彈性齒杯、剛性齒輪 D 與 S 由使用者整合。
主要規格
| 系列 | FB-2-G 標準扁平元件型減速機 |
|---|---|
| 結構 | Pancake 標準扁平四件式同軸組件 |
| 型號尺寸 | 14、20、25、32、40、50 |
| 減速比範圍 | 依尺寸提供 50～160；不是每個尺寸都有全部減速比 |
| 型式 | 2＝元件型；現行完整後綴須依最新原廠表確認 |
| 輸入／輸出 | 輸入與輸出軸同軸；可依固定部位形成不同傳動關係 |
| 交貨狀態 | 四個核心零件分開交貨 |
| 整合責任 | 護殼、軸承、輸入／輸出軸、密封與潤滑由整機設計 |
產品特點
- 平坦扁平：縮短軸向長度，便於薄型設備布局。
- 輕巧簡單：四個核心零件構成，方便依設備需求整合。
- 同軸配置：輸入與輸出軸位於同一中心線。
- 定位與旋轉精度：多齒嚙合有利於精密定位與平順旋轉。
- FB／FR 分工：FB 為標準轉矩扁平型；更高轉矩需求應比較 FR。
常見應用
適合評估用於薄型轉台、分度軸、機器人關節及其他軸向空間受限的精密同軸傳動。這是結構選型方向；正式導入須由工程計算確認額定與峰值轉矩、速度、慣量、組裝精度、支承、潤滑與壽命。
選型協助
先確認標準 FB 的轉矩容量是否足夠，再依 14～50 型號、相容減速比、速度與慣量選擇。使用者須設計適當的兩點支承、同心度、垂直度、軸向固定與潤滑；若需要更高轉矩容量，正式選型時應改與 FR 系列比較。
相關差動與扁平減速機選型
- FR-2-GR 高轉矩扁平元件型減速機：需要相同薄型概念但更高轉矩時比較
- FBS-2UH 大中空減速機模組：需要大中空孔與主軸承整合時比較
- FD-0-G 模組型差動減速機：需要運轉中相位與時序調整時比較
- FD-2-G 元件型差動減速機：需要元件型差動功能時比較
日本現行原廠頁確認 FB 的標準 Pancake 元件型身分；台灣留存繁中原廠型錄第 104～110 頁管理結構、型號、減速比、安裝與潤滑。舊型錄後綴與現行頁標示若不同，以最新原廠訂購資料為準。
型式

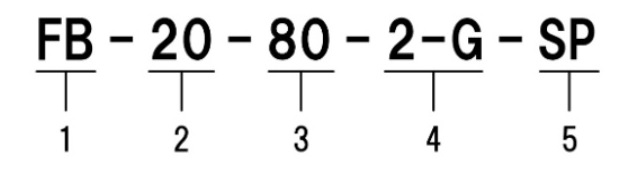

編碼範例：FB-20-80-2-G
- 系列：FB：標準 Pancake 扁平型
- 型號尺寸：14、20、25、32、40、50
- 減速比：依尺寸由 50～160 的組合表選擇
- 型式：2：元件型
- 後綴：現行頁標示與留存型錄版本不同時，以最新原廠訂購表確認
- 特殊規格：SP：形狀或性能等特殊規格，須另行確認
台灣留存型錄的編碼範例使用 GR 後綴，而現行網站頁名為 FB-2-G；公開頁保留現行產品身分，實際訂購代碼須由星泰依最新原廠資料確認。
型錄下載
型號尺寸與減速比
| 型號尺寸 | 可選減速比 |
|---|---|
| 14 | 50、88、100、110 |
| 20 | 50、80、100、128、160 |
| 25 | 50、80、100、120、160 |
| 32 | 50、78、100、131、157 |
| 40 | 50、80、100、128、160 |
| 50 | 80、100、120、160 |
結構與整合責任
| 代碼 | 說明 |
|---|---|
| 2 | 元件型；四個核心零件分開交貨 |
| S／D | 兩個剛性齒輪的固定與輸出關係須按機構設計 |
| FB | 標準轉矩 Pancake 扁平型 |
頁面列出系列選型邊界；正式選型仍須依完整型號核對轉矩、速度、負載、安裝精度、潤滑、壽命與安全係數。
設計確認項目
| 代碼 | 說明 |
|---|---|
| 兩點支承 | 輸入軸與輸出軸須有適當軸承間隔 |
| 軸向固定 | 波產生器與彈性齒杯須限制軸向移動 |
| 潤滑 | 連續運轉通常採油潤滑；脂潤滑有條件限制 |
| SP | 特殊規格，須另行確認 |
