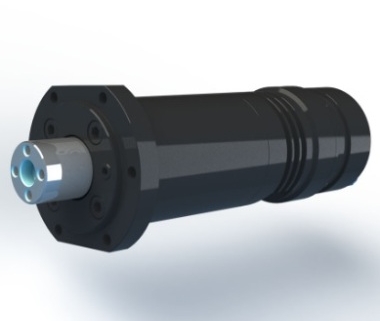

LBC 高推力 AC 伺服線性致動器
產品介紹
LBC 高推力 AC 伺服線性致動器整合梯形螺桿、HarmonicDrive® 與 AC 伺服馬達，以閉迴路方式提供緊湊、高軸向剛性與高推力的直線定位。LBC-25 有 6000 N 與 12000 N 兩種推力版本。
- 兩種最大推力：6000 N（612 kgf）或 12000 N（1220 kgf）。
- 解析度：6000 N 型 0.32 μm；12000 N 型 0.16 μm。
- 行程：50 mm。
- 重複定位精度：±5 μm 以下。
主要規格
| 系列 | LBC 高推力 AC 伺服線性致動器 |
|---|---|
| 結構 | 精密梯形螺桿、HarmonicDrive®、AC 伺服馬達 |
| 控制 | 閉迴路定位；須搭配相容 AC 伺服驅動器 |
| 尺寸／行程 | LBC-25；50 mm |
| 最大推力 | 6K：6000 N；12K：12000 N |
| 解析度 | 6K：0.32 μm；12K：0.16 μm |
| 重複定位精度 | ±5 μm 以下 |
| 軸向剛性 | 180 N/μm |
| 潤滑／冷卻 | 脂潤滑；全閉自然冷卻 |
| 原點感測器 | 選配 P／C／R 位置 |
產品特點
- 高推力：6000 N 與 12000 N 兩種版本對應不同負載需求。
- 高軸向剛性：180 N/μm，降低負載下的軸向位移。
- 精密定位：兩版本分別提供 0.32 μm 與 0.16 μm 計算解析度。
- 緊湊閉迴路：AC 伺服、HarmonicDrive® 與梯形螺桿整合於一體。
- 原點位置可選：P、C、R 分別對應推出端、中央與拉回端附近。
常見應用
適合評估用於需要數千牛頓推力、高軸向剛性與微米級定位的高負載直線軸、精密推壓或保持機構。這是性能選型方向；正式導入須確認實際推力曲線、速度、運轉週期、安裝方向、外部負載、驅動器與機械安全。
選型協助
先在 6K 的 6000 N／0.32 μm 與 12K 的 12000 N／0.16 μm 之間選擇，再確認 50 mm 行程、速度、運轉週期與負載方向。正式選型須決定原點感測器 P／C／R，並依最新手冊確認制動、斷電保持、行程限位及過載保護，不能只依最大推力決定。
相關直動伺服致動器選型
- LAH 中推力 DC 伺服線性致動器：推力需求降至數百牛頓時比較
- LA 小推力 DC 伺服線性致動器：需要更小推力與更高解析度時比較
日本現行原廠頁確認 LBC 的高推力 AC 伺服身分、6000／12000 N、±5 μm、50 mm 與 P／C／R；台灣站留存原廠手冊第 5～7 頁提供解析度、剛性、型號與安全選型邊界。
型式

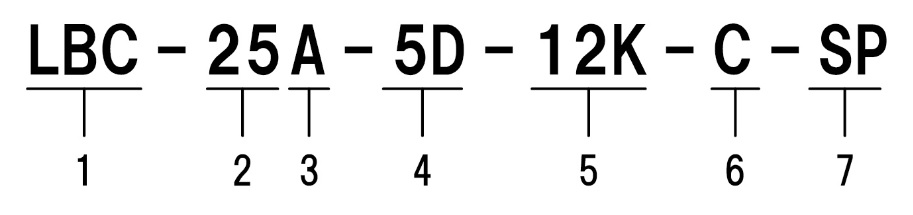

編碼範例：LBC-25-A5D-12K-P
- 系列／尺寸：LBC；25
- 版本：A
- 行程：5D：50 mm
- 最大推力：6K：6000 N；12K：12000 N
- 原點感測器：P：推出端；C：中央；R：拉回端
- 特殊規格：無記入為標準品；SP 須另行確認
LBC 的推力版本會同時影響解析度、速度與運轉週期；原點感測器是選配位置代碼，不能取代兩端行程限位與機械安全設計。
型錄下載
推力版本與解析度
| 最大推力代碼 | 最大推力／解析度 |
|---|---|
| 6K | 6000 N；0.32 μm／編碼器脈波 |
| 12K | 12000 N；0.16 μm／編碼器脈波 |
原點感測器位置
| 代碼 | 說明 |
|---|---|
| P | 推出端附近 |
| C | 行程中央附近 |
| R | 拉回端附近 |
頁面列出系列選型邊界；正式選型仍須依完整型號核對推力、速度、行程、負載方向、定位精度、回授、驅動器、運轉週期與安全措施。
結構與安全確認
| 代碼 | 說明 |
|---|---|
| 50 mm | 標準行程 |
| 180 N/μm | 軸向剛性 |
| 閉迴路 | AC 伺服定位；須搭配相容驅動器 |
| 安全保持 | 斷電與異常狀態須按最新手冊設置外部保護 |
| 型錄 | 類型/系列 | 型錄名稱 | 下載 |
|---|---|---|---|
| LBC 系列 | LBC線性致動器.pdf | PDF 下載點擊此處 |
