LAH 中推力 DC 伺服線性致動器
產品介紹

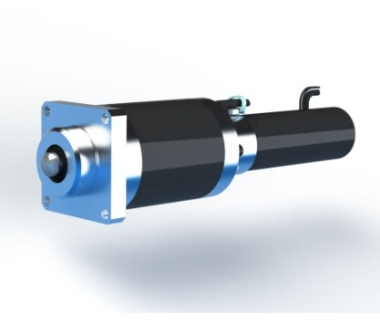

LAH 中推力 DC 伺服線性致動器整合精密滾珠螺桿、HarmonicDrive® 與 DC 伺服馬達。現行原廠頁以 LAH-46 為主，提供 10 mm／30 mm 行程、最高 390 N 推力與 0.069 μm 解析度；型號表另列 LAH-80。
- LAH-46 最大推力：390 N（40 kgf）。
- LAH-46 解析度：0.069 μm。
- LAH-46 行程：10 mm 或 30 mm。
- LAH-46 最大進給速度：3.7 mm/s。
主要規格
| 系列 | LAH 中推力 DC 伺服線性致動器 |
|---|---|
| 結構 | 精密滾珠螺桿、HarmonicDrive®、DC 伺服馬達 |
| 現行型號範圍 | LAH-46、LAH-80；詳細公開性能以下以 LAH-46 為主 |
| LAH-46 額定推力 | 200 N |
| LAH-46 最大推力 | 390 N（40 kgf） |
| LAH-46 解析度 | 0.069 μm |
| LAH-46 行程 | 10 mm、30 mm |
| LAH-46 最大進給速度 | 3.7 mm/s |
| LAH-46 重複定位精度 | ±0.5 μm 以下／1 mm 行程 |
| LAH-46 失動量 | 5 μm 以下／1 mm 行程 |
產品特點
- 中推力精密定位：LAH-46 在緊湊外形中提供最高 390 N 推力。
- 高解析度：LAH-46 的 0.069 μm 解析度支援微量位置控制。
- 半閉迴路控制：DC 伺服、編碼器與專用驅動器提供平順的低速至高速響應。
- 法蘭安裝：F 代碼便於將致動器固定至設備機構。
- 現行尺寸分級：LAH-46 與 LAH-80 對應不同的行程與額定推力範圍。
常見應用
適合評估用於需要數百牛頓推力、微米或次微米級解析度的精密壓合定位、微調平台與自動化直線軸。這是性能選型方向；正式導入須確認負載方向、推力、速度、行程、端部連接、定位精度與驅動器相容性。
選型協助
LAH-46 可依 10／30 mm 行程與 390 N 最大推力評估；LAH-80 的現行型號表列 50 mm 行程與 2000 N 額定推力，但詳細性能須另取最新資料。正式選型還須決定開集極或 L 線驅動回授，並確認行程端限位、垂直安裝保持與運轉週期。
相關直動伺服致動器選型
- LA 小推力 DC 伺服線性致動器：推力需求較低且要求更高解析度時比較
- LBC 高推力 AC 伺服線性致動器：需要 6000／12000 N 高推力時比較
日本現行原廠頁確認 LAH-46 的 390 N、0.069 μm、10／30 mm、3.7 mm/s，並列出 LAH-80 型號邊界；台灣站留存原廠手冊第 6～8 頁提供 LAH-46 的結構、額定資料、回授與安全限制。
型式

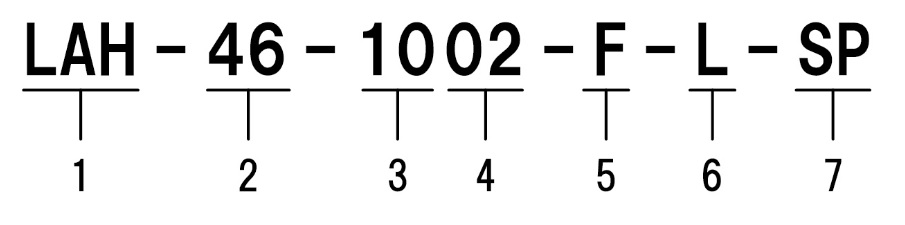

編碼範例：LAH-46-1002-F-L
- 系列：LAH：中推力 DC 伺服線性致動器
- 尺寸：46 或 80
- 行程：LAH-46：10／30 mm；LAH-80：50 mm
- 額定推力：LAH-46：200 N；LAH-80：2000 N
- 安裝：F：法蘭安裝型
- 編碼器輸出：無記入：開集極；L：線驅動
- 特殊規格：無記入為標準品；SP 須另行確認
本地留存技術手冊只涵蓋 LAH-46-1002-F／3002-F；LAH-80 的公開型號邊界來自現行日本頁，正式訂購前須取得其最新完整規格。
型錄下載
尺寸、行程與推力範圍
| 尺寸 | 行程／推力邊界 |
|---|---|
| LAH-46 | 10／30 mm；額定 200 N；最大 390 N；解析度 0.069 μm |
| LAH-80 | 50 mm；現行型號表列額定 2000 N；詳細性能須另行確認 |
回授與安裝代碼
| 代碼 | 說明 |
|---|---|
| F | 法蘭安裝型 |
| 無記入 | DC 伺服馬達；開集極編碼器輸出 |
| L | DC 伺服馬達；線驅動編碼器輸出 |
頁面列出系列選型邊界；正式選型仍須依完整型號核對推力、速度、行程、負載方向、定位精度、回授、驅動器、運轉週期與安全措施。
選型與安全邊界
| 代碼 | 說明 |
|---|---|
| 46 | 公開詳細性能與留存手冊涵蓋尺寸 |
| 80 | 現行型號表列出；須索取最新完整資料 |
| 行程端 | 不得超越推入／拉回限制 |
| 垂直安裝 | 須另外確認斷電保持與防墜措施 |
| 型錄 | 類型/系列 | 型錄名稱 | 下載 |
|---|---|---|---|
| LAH 系列 | LAH線性致動器-46-1002-F和-46-3002-F.pdf | PDF 下載點擊此處 |
